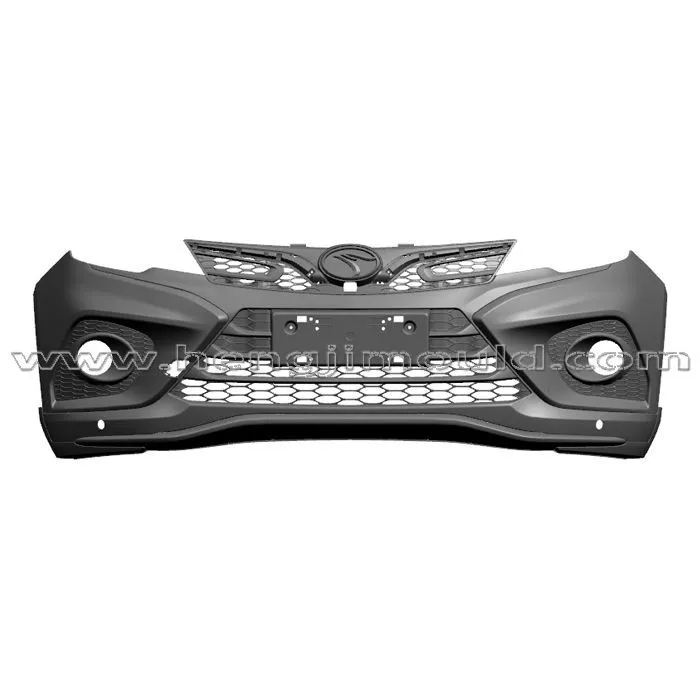

Llwydni Plastig Bumper

Yn bendant, dylai peiriannu ddilyn y data 3D a gadarnhawyd o ddyluniad llwydni bumper, ac yna dylai fod rhai awgrymiadau fel a ganlyn ar gyfer prosesu tyllau amrywiol mewn gwahanol rannau o'r mowld pigiad.

Rhigolau a thyllau arwynebedd nad ydynt yn rhannol: goddefgarwch bob ochr {{0}}.02mm a goddefgarwch lleoliad ±0.02mm, gwyriad ongl 0.01/50.0mm, gyda'r arwyneb yn llyfn ac yn disgleirio ond dim camau.

Ochrau: rhigol plât rhegi 5 gradd i felin ymylol, corneli clir gwaelod R3.0, sgriw yn y man canol; clampio groove, twll plât spacer a twll groove tynnu craidd i felin CNC i berffaith llyfn.

Tyllau sprue poeth: ar gyfer ochr flaen Ф20.0mm melino mân a diflasu a phrosesu'n ddwfn i 5mm, goddefgarwch diamedr twll +0.02mm, goddefgarwch safle ±0.02mm, gosod colofn safonol dril rhaw solet, a llorweddol (132 gradd) i'w brosesu ar gyfer yr ochr gefn un tro.

Tyllau llinell ddŵr: twll dwfn ar gyfer gofod cysylltydd cyflym tiwb dŵr i'w brosesu, gwnewch yn siŵr bod yr holl dyllau sy'n gysylltiedig yn enwedig tyllau onglog yn treiddio.

Tyllau tynnu craidd: yn gyntaf drilio twll dwfn yn ôl mesurau data 3D, lwfans o 0.02mm bob ochr, yna dril dwfn ar gyfer tyllau tywys ac o'r diwedd diflas CNC ar gyfer twll llwyn pen ôl gyda goddefgarwch safle ±0.05 a mesur goddefgarwch 0-﹢0.02mm.

Tyllau manwl gywir: diflas a reaming ar gyfer twll pin hoelbren, goddefgarwch sefyllfa {{0}}.02mm, concentricity gofynnol 0.01mm, goddefgarwch diamedr twll +0.04mm, gosod colofn safonol yn rhydd ac yn llyfn.

Piler canllaw: diflas ar gyfer pileri canllaw sgwâr gyda goddefgarwch ±{{0}}.02mm, sefyllfa ±0.02mm, dim camau.

Yn wir, mae'n rhaid bod rhai tyllau eraill a'r manylion prosesu hynny sy'n ymwneud â chraidd a ceudod llwydni plastig bumper, nad ydym yn eu cyflwyno yma ond mae'n rhaid iddynt eu hystyried a dogfennau cyn i'r camau peiriannu fynd.
